Beschreibung

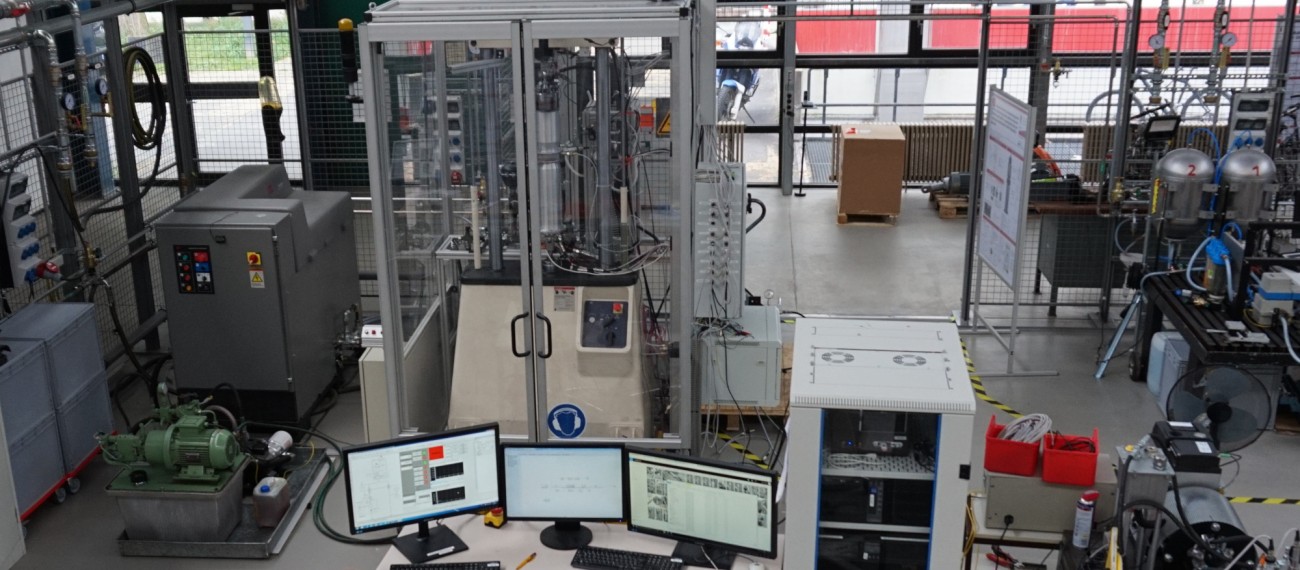

- servo-hydraulische Prüfmaschine MTS Test Damper System 850
- Charakterisierung von Federbeinen
- Bestimmung von hydraulischen Verlusten
- Aussage über das Verhalten einer Hardware-Komponente im Gesamtsystem
Untersuchungsmethoden
Komponententests
- quasistatische Zug- und Druckversuche
- dynamische Charakterisierung bis 50 Hz
Hardware-in-the-Loop (HiL)
- Gesamtsystem wird als echtzeitfähiges Modell in einer Echtzeitumgebung von dSpace simuliert
- realitätsnahes Testen von Komponenten im virtuellen System wird so ermöglicht
Technologie
Prüfmaschine
- maximale Kraft 50 kN
- maximaler Weg 250 mm
- Hydraulikversorgung 210 bar
echtzeitfähiges dSPACE-System
- MicroLabBox DS1202
- 32 A/D Inputs, 16 D/A Outputs
- 20 Digital I/0, 10 PWM Outputs
- 2 Serielle Schnittstellen
- 2 CAN Bus Schnittstellen
